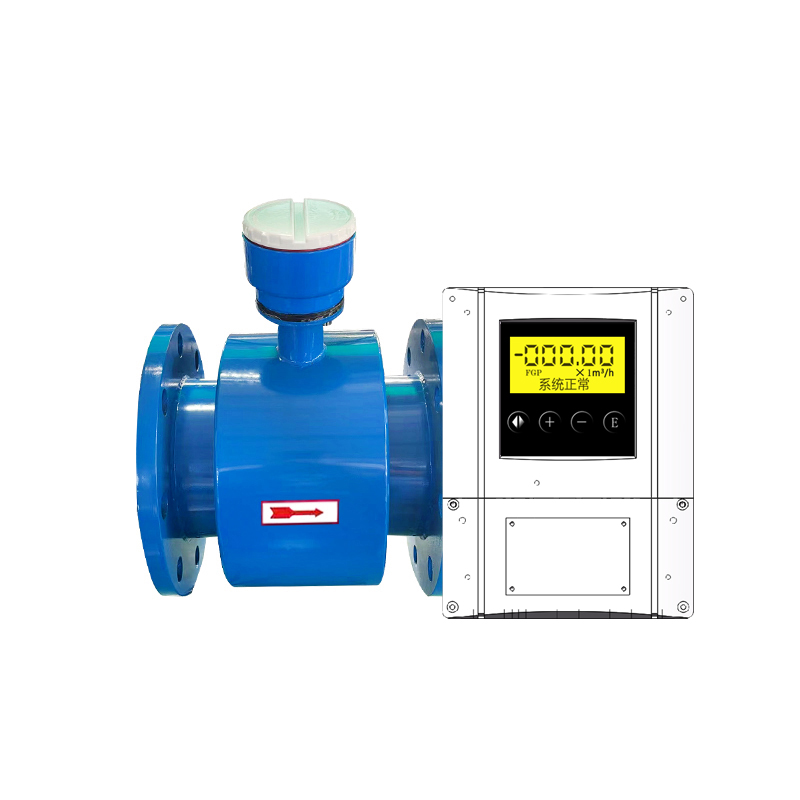

Введение продукта
Измерение диаметра | (DN10-DN2000) Можно настроить другие спецификации |
Уровень точности | ± 0,2 ~ 0,5 |
Проводимость | ≥50us/см |
Уровень защиты | IP65, IP68 |
Источник питания | AC220V/DC24V (стандарт); Питание батареи можно настроить |
Режим связи | RS485, Modbus, GPRS, Profibus-DP, Hart, Wi-Fi и т. Д. |
Метод установки | Подключение фланца по умолчанию (Flange Connection, поток, зажим может быть настроен) |
Структурная диаграмма
 |  |  |
Структурная диаграмма
 |  |  |  |
| 1. Крафтсмены корпус продукта гладкий и имеет изыскательную технологию обработки. Поверхность краски продукта защищен от влаги и защищен от ржавчины |  |
 | 2. Метр-метр Очистенный дисплей потока в реальном времени, совокупный дисплей потока, поддержка Modbus, Profibus-DP, GPRS, Wi-Fi, HART и другие протоколы связи, поддержка функции удаленного приложения |
3. Нон-магнитная корпус из нержавеющей стали Использование высококачественного немагнитного канала Эффективно уменьшить интерференцию измерения на месте |  |
 | 4. Продолжительная подкладка Принимает анти-выключающие, противодействующие и анти-утечки материалов, улучшает надежность использования инструментов |
Оболочка жесткая и устойчивая к износу. Применяется оболочка из профессиональной индивидуальной стали и передовой лазерной сварки. | Обновление преобразователя Конвертер обновления, с более стабильной производительностью, нулевым дрейфом, более низкой повторяемостью и более точным измерением. | Чистая медная катушка Принятие национальной стандартной чистой медной катушки, профессиональной настройки, двусторонней изоляции и изоляции, более надежных производительности и более длительного срока службы. |
 |  |  |
Согласно принципу электромагнитной индукции Фарадея, на стенке измерительной трубки устанавливаются электроды обнаружения, где ось измерительной трубки перпендикулярна линиям магнитного поля. Когда проводящая жидкость перемещается вдоль оси измерительной трубки, проводящая жидкость обрезает линии магнитного поля для создания индуцированного потенциала. Этот индуцированный потенциал обнаруживается электродом обнаружения, и значение пропорционально скорости потока. Его значение: e = kbvd в тесте:
E-индуцированный потенциал
К-коэффициент, связанный с распределением магнитного поля и осевой длиной
B-магнитная интенсивность индукции
Средняя скорость потока проводящей жидкости
Расстояние расстояния D-электродов (диаметр внутри измерительной трубки)
Таблица выбора диапазона
| Таблица сравнения скорости | |||||||
| Скорость | 0.01 (Мин) | 1 | 2 | 3 | 4 | 5 | 15 (Макс) |
| Латус -прямая кишка | |||||||
| 15 | 0.0113 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
| 20 | 0.0177 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
| 25 | 0.0452 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
| 40 | 0.0707 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
| 50 | 0.1195 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
| 65 | 0.1810 | 11.9459 | 23.8918 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
| 80 | 0.2827 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
| 100 | 0.6362 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
| 150 | 1.1310 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
| 200 | 0.2827 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 883.5729 | 1696.4600 |
| 250 | 1.7671 | 176.7146 | 353.4292 | 530.1438 | 706.8583 | 1272.3450 | 2650.7188 |
| 300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1731.8030 | 3817.0351 |
| 350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 2261.9467 | 5195.4089 |
| 400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2862.7763 | 6785.8401 |
| 450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 3534.2917 | 8588.3289 |
| 500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 5089.3801 | 10602.8752 |
| 600 | 10.1788 | 1017.876 | 2035.7520 | 3053.6281 | 4071.5041 | 6927.2118 | 15268.1403 |
| 700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 9047.7868 | 20781.6354 |
| 800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 11451.1052 | 271 433,605 |
 900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 14137.1669 | 34353.3157 |
| 1000 | 28.27437 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 20357.5204 | 42411.5008 |
| 1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 27708.8472 | 61027.5612 |
| 1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 36191.1474 | 83126.5416 |
| 1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 28952.9179 | 108573.442 |
| 1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
| 2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |
| 2200 | 136.8478 | 13684.7776 | 27369.5552 | 41054.3328 | 54739.1104 | 68423.8880 | 205217.6640 |
| 2400 | 162.8602 | 16286.0163 | 32572.0326 | 48858.0490 | 65114.0653 | 81430.0816 | 244290.2448 |
| 2600 | 191.1343 | 19113.4268 | 38226.8536 | 57340.2804 | 76453.707 | 295567.134 | 286701.402 |
| 1. Должен быть как минимум 5*D (D - внутренний диаметр потокового измерителя) прямая трубопроводная часть перед счетом потока и 3*D Прямой части трубы за ним. | 2. Можно быть установлено в растущей части трубопровода | 3. Установите его в нижней части горизонтальной трубы и вертикально вверх, избегайте установки в самой высокой точке трубы и вертикально вниз. | 4. При установке в открытой разрядной трубе его следует установить в нижней части трубы. |
 |  |  |  |
